Satelliteninspektionssystem LISY

LISY (Laterales InspektionsSYstem) kombiniert Fahrwagen- und Kameratechnik für die Inspektion von Hausanschlüssen vom Hauptkanal aus. Die Satelliteninspektion zeichnet sich dadurch aus, dass eine Kamera von einem Fahrwagen aus dem Hauptkanal in den Hausanschluss abgesetzt wird.

Hausanschlussleitungen mit Bögen, Verzweigungen, geringem Rohrdurchmesser und vor allem eingeschränkten oder fehlenden Zugangsmöglichkeiten lassen sich mit der LISY-Technik effizient inspizieren.

zum Video

Inspektion in Full-HD-Auflösung und mit Ex-Schutz

Die Inspektion, digitale Datenübertragung und Aufzeichnung erfolgt in Echtzeit mittels Glasfasertechnik. Das Ergebnis sind qualitativ hochwertige Daten für die Zustandsbewertung im Hausanschluss. In explosionsgeschützter Ausführung kann das System sicher in Ex-Bereichen eingesetzt werden.

Hohe Reichweite und optimale Sicht

Der Kameravortrieb erfolgt über Einschieben oder Einspülen bei variabler Geschwindigkeit. Die Beobachtungskamera unterstützt beim Einbringen der Inspektionskamera in den Hausanschluss. Die hohe Reichweite wird durch die Bogengängigkeit der Kameras, flexible Schiebestäbe und leistungsfähige Bediensysteme erreicht.

Rohrverlaufsmessung und Lagebestimmung

LISY ermöglicht die 3D-GeoSense-Rohrverlaufsmessung im Hausanschluss. Dabei wird der Leitungsverlauf mit Breiten-, Längen- und Höhenangaben (xyz-Koordinaten) erfasst sowie grafisch und in Echtzeit dargestellt. Höhen-Messdaten werden zusätzlich mit der Hydrostatischen Höhenmessung verifiziert.

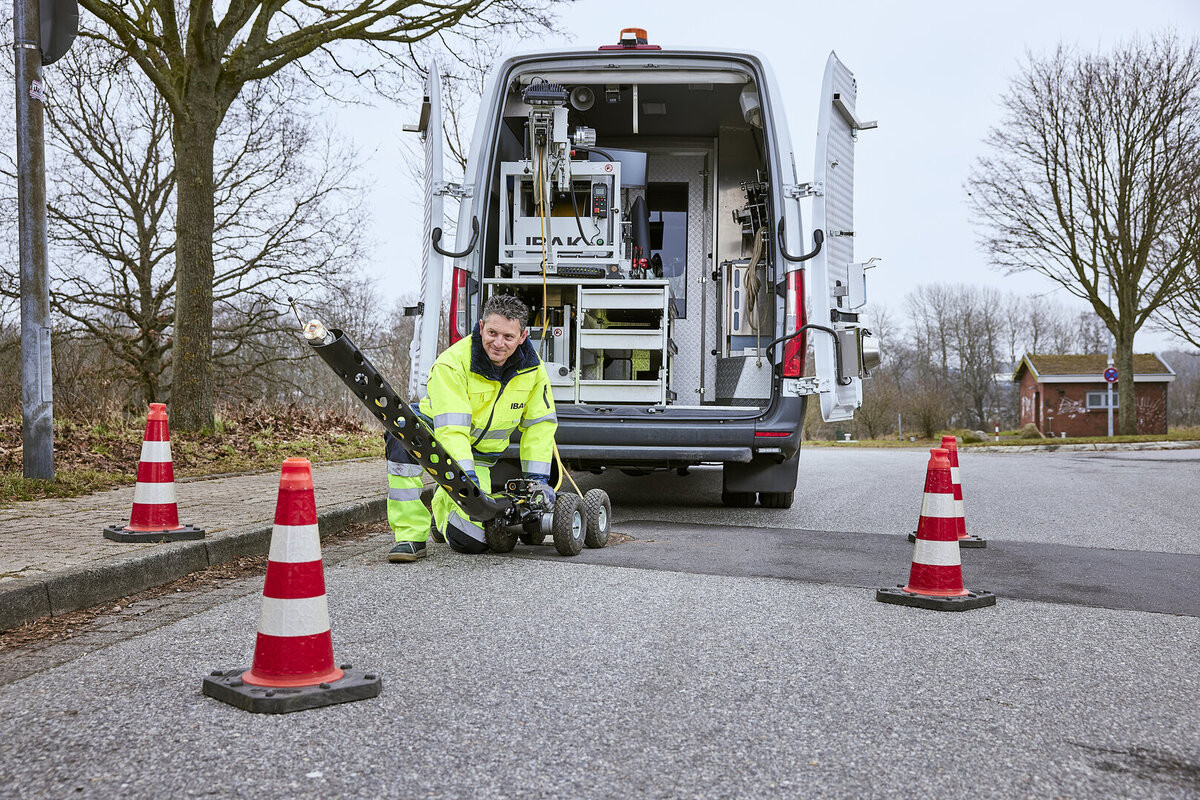

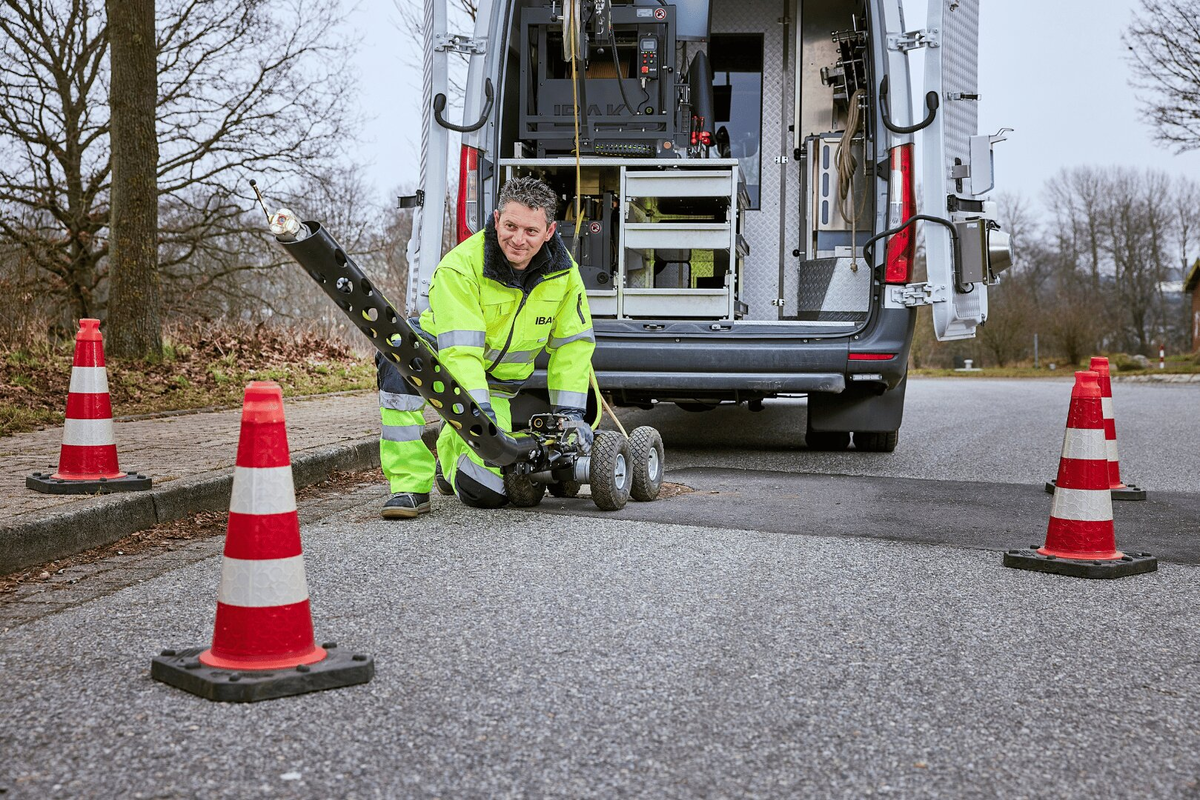

Fahrzeugsystem mit LISY für die Hauptkanal- und Hausanschlussinspektion

IBAK Fahrzeugsystem mit LISY Satellitensystem für Hauptkanalinspektion Hausanschlussinspektion

Fahrzeugsystem mit LISY für die Hauptkanal- und Hausanschlussinspektion

Mit dem Satellitensystem LISY kann die Inspektion von Hauptkanälen und Hausanschlüssen vom Hauptkanal in einem Arbeitsgang durchgeführt werden.
Die Inspektionskamera wird dabei über einen motorischen Vorschub vom Fahrwagen im Hauptkanal aus in die Hausanschlussleitung eingeführt.

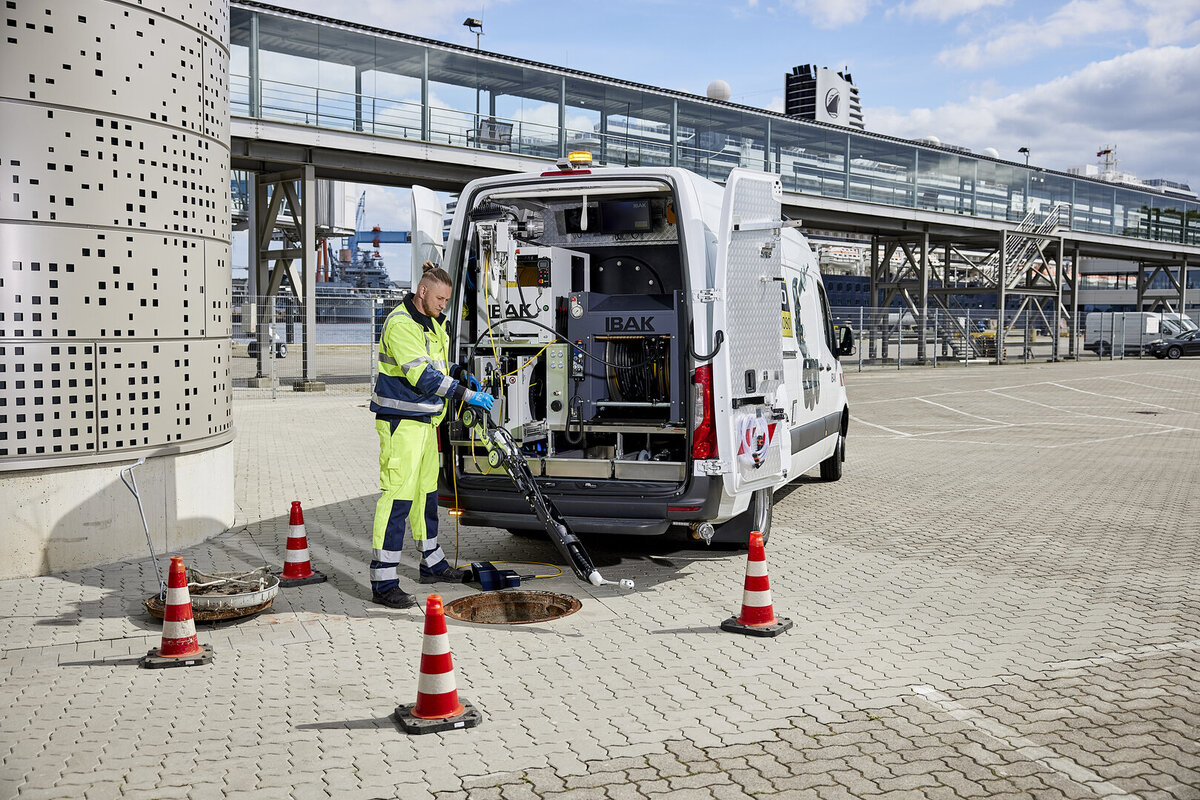

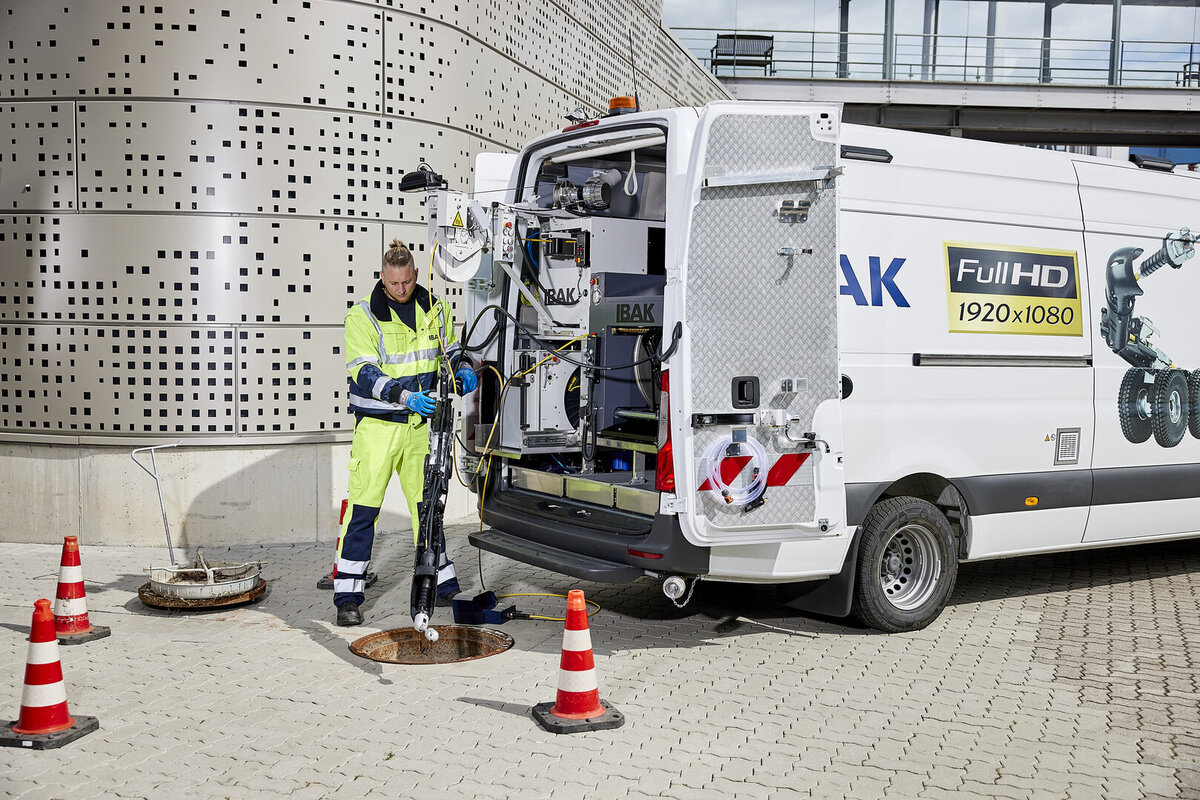

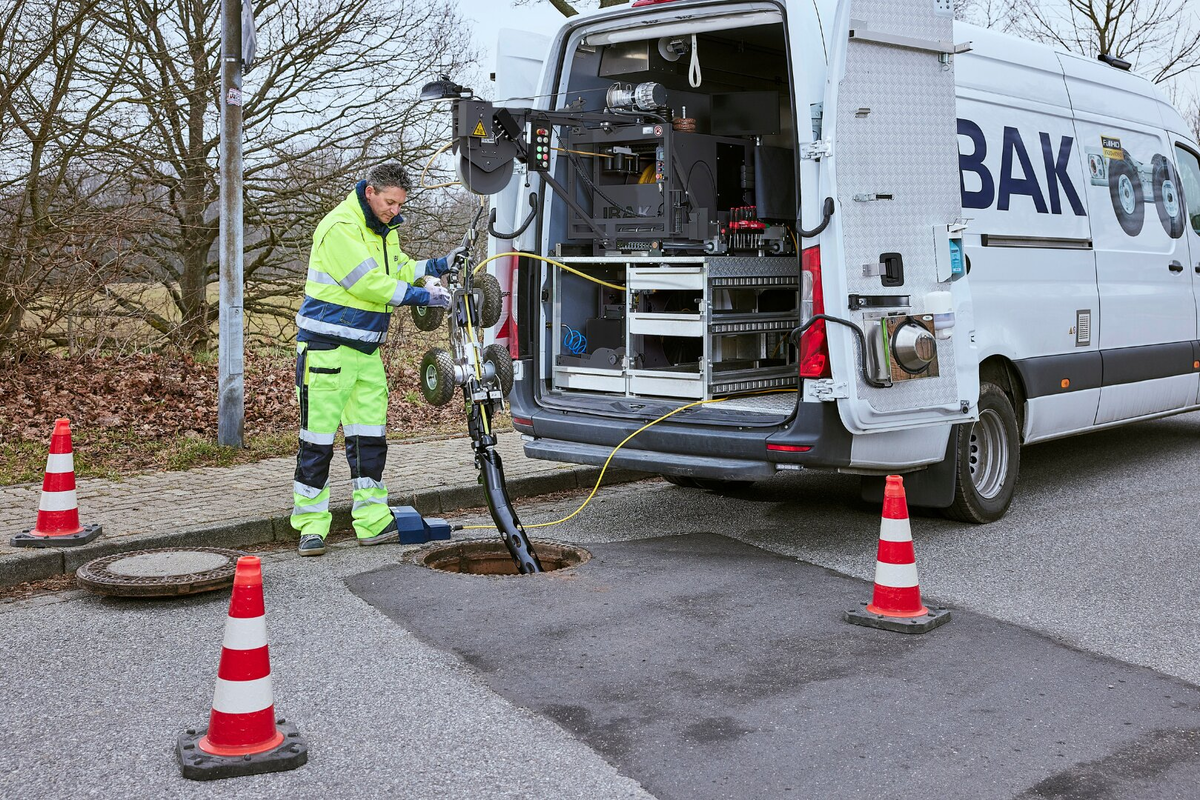

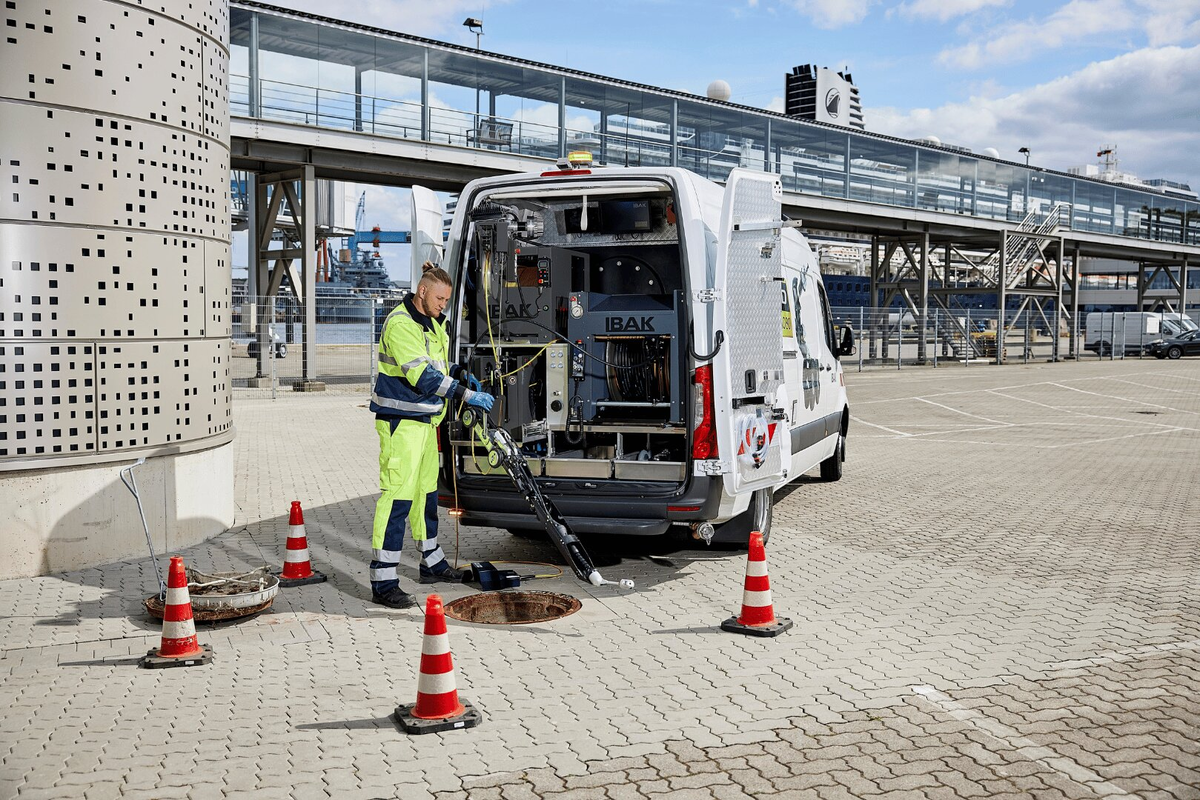

Fahrzeugsystem mit LISY und Spüleinheit für die Hauptkanal- und Hausanschlussinspektion

IBAK Fahrzeugsystem mit Satellitensystem LISY und Spüleinheit für Hauptkanalinspektion Hausansschlussinspektion

Fahrzeugsystem mit LISY und Spüleinheit für die Hauptkanal- und Hausanschlussinspektion

Das IBAK-Fahrzeugsystem mit dem Satellitensystem LISY kann die Inspektion von Hauptkanälen und Hausanschlüssen vom Hauptkanal in einem Arbeitsgang durchgeführt werden. Angetrieben von der Spüleinheit wird die Inspektionskamera durch die Spüldüse in den Hauseinschluss eingespült. Praktischer Nebeneffekt dabei ist die gleichzeitige Reinigungsleistung.

Passendes Zubehör für jeden Anwendungsfall

  • Kameras: Auswahl an abbiegefähigen Schwenkkopfkameras
  • Beobachtungskamera: Für präzises Einbringen in den Hausanschluss
  • Lift: Zur flexiblen Anpassung an die Hauptkanaldimension
  • Trichter: Auswahl an unterschiedlichen Ausführungen, Formen und Längen
  • Spüldüsen: Zum Vortrieb und begleitender Reinigung
  • Radsätze: Zur Anpassung an Nennweite, Rohrtyp und Rohrbeschaffenheit
  • Rückfahrkamera: Für eine kontrollierte Rückwärtsfahrt
  • Eiprofilzusatz: Als Fahrhilfe mit Umkippschutz

Das Satellitensystem LISY in der Anwendung

Entdecken Sie, wie Inspektionsunternehmen diese Technologie erfolgreich in der Praxis einsetzen.

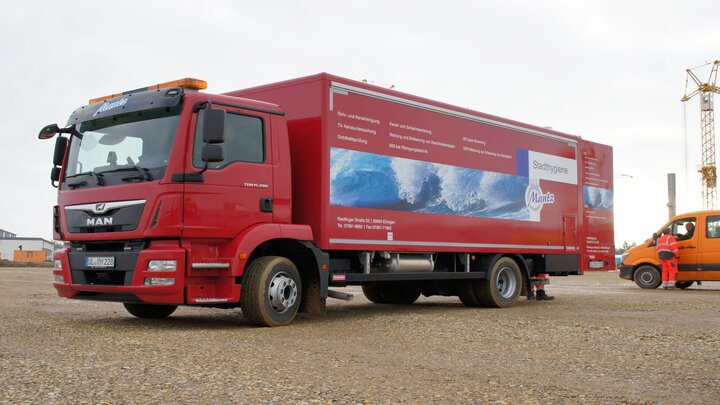

IBAK Inspektionsfahrzeug Spülfahrzeug Kanalinspektion Kanalreinigung

Spülen, Inspizieren, Vermessen - Viele Aufgaben, ein Fahrzeug

Hochwertige Technik und vielseitige Werkzeuge, um auf alles vorbereitet zu sein.

Mehr lesen

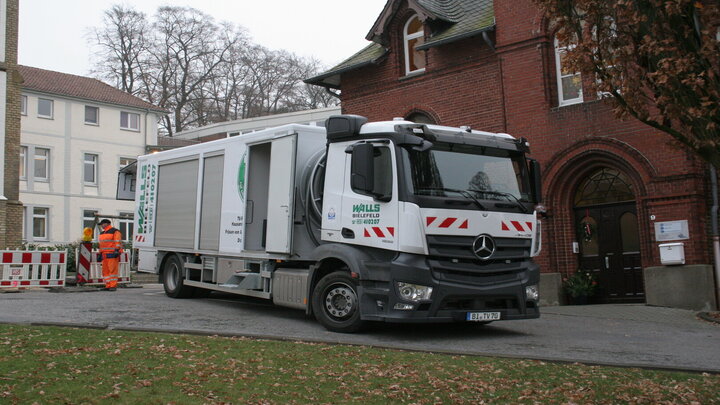

Inspektionsfahrzeug in seitlich-frontaler Ansicht

Sehen, Saugen und Spülen - Drei Aufgaben, ein Fahrzeug

Der Mercedes Antos verfügt neben der Saug- und Spülfunktion auch über professionelle Kanalinspektionstechnik.

Mehr lesen

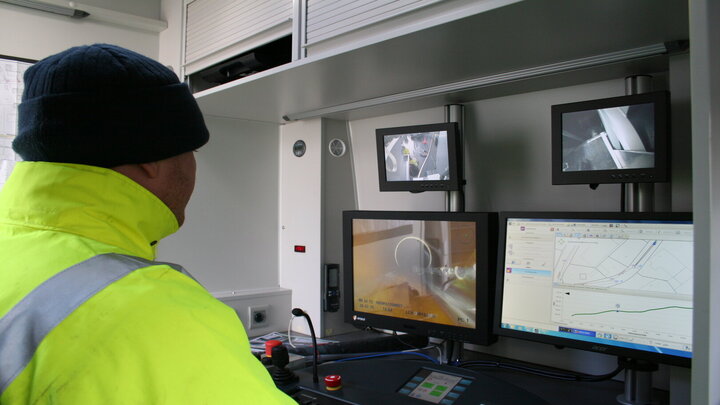

IBAK Inspektionsfahrzeug Bedienraum Rohrverlaufsmessung
