Inspektion und Verlaufsmessung im barocken Umfeld

Einsatz in besonderer Umgebung: Schwer zu erreichen und mit unbekannte Rohrverläufe.

Da der genaue Kanalverlauf nicht bekannt bzw. unsicher war, wurde als Basis für eine Verkehrs- und Freianlagenplanung die Anforderung der Rohrverlaufsmessung der abwassertechnischen Anlagen gestellt.

Beteiligte Systeme und Technologien

Herausforderung

Die denkmalgeschützten Gebäude haben eine geschlossene Front mit rückwärtig gelegenen Innenhöfen. Eine Anfahrbarkeit des Kanalsystems mit einem Inspektionsfahrzeug in die Innenhöfe war nicht möglich.

Lösung

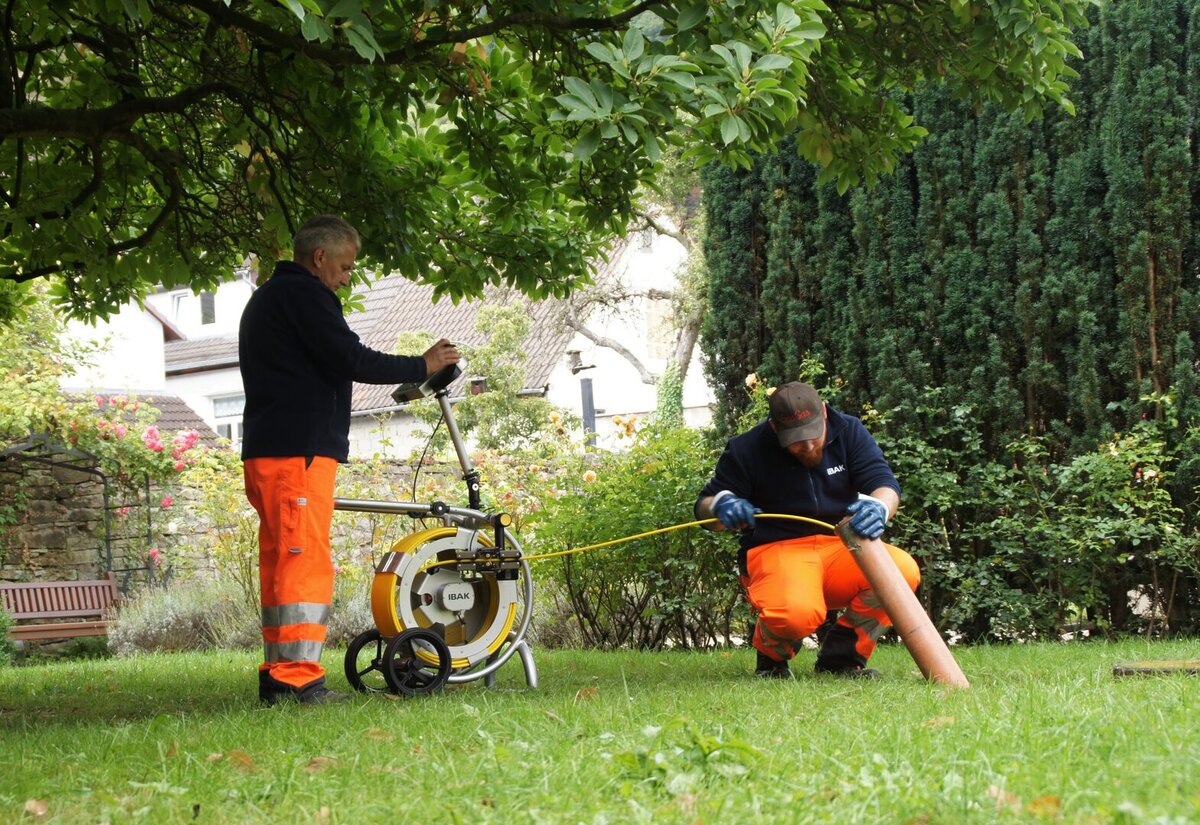

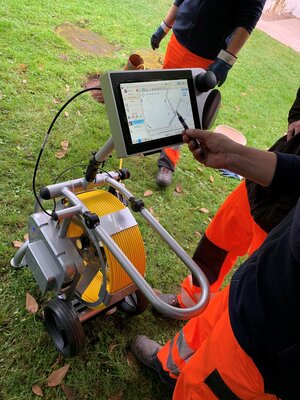

Die Untersuchung erfolgte mit einer transportablen kompakten Schiebekamera-Anlage. In Verbindung mit dem 3D-GeoSense-Softwaremodul und der mit 3D-Sensor ausgestatteten Dreh- und Schwenkkopfkamera ORION L konnte eine 3D-Verlaufsmessung durchgeführt werden.

Ergebnis

Die 3D-GeoSense Rohrverlaufsmessung lieferte die x,y,z-Koordinaten der Leitungen, sodass bauliche Spezifikationen wie z.B. gezogene Rohrmuffen oder gebogene Rohre realitätsgetreu registriert wurden. Der 3-dimensional erfasste Kanalverlauf und Kanalzustand wurde im Anschluss durch das Ingenieurbüro im XML-Format in die Kanaldatenbank-Software importiert und ausgewertet. Die Ergebnisse dienen dem Ingenieurbüro nun als Grundlage für die Kalkulation eventuell notwendiger Investitionen und die Planung der baulichen Umsetzung unter optimalen Mitteleinsatz.

Unternehmensvorstellung

Das in der dritten Generation geführte Familienunternehmen Helmut Müller GmbH aus Witzenhausen bei Kassel (Hessen) bietet von der Dichtheitsprüfung und Deformationsmessung über die Beseitigung von Rohr- oder Kanalverstopfungen bis hin zur Kanaluntersuchung und -vermessung umfangreiche Dienstleistungen an. Das 15-köpfige Team führt Einsätze für private Haushalte, für Hausverwaltungen sowie für Städte und Kommunen aus.
