Vollwertige Inspektion von schwer zugänglichen Haltungen mit dem mobilen Kamerafahrwagen-System IBAK MainLite easy.
Portabel Inspizieren mit dem Komfort eines Fahrzeugsystems
Reinigung sowie vollwertige und lückenlose Inspektion eines 6,1 km langen, teilweise im Wald gelegenen Schmutzwasser-Sammlers unter Berücksichtigung der umliegenden Felder-Bewirtschaftungen.
Beteiligte Systeme und Technologien
- MainLite easy mit ORPHEUS 2
- IKAS evolution
Herausforderung
Bodenverschiebungen durch die landwirtschaftliche Nutzung von Flächen und ein ausgedehnter Wildwuchs in den Landschaftsschutzgebieten beeinträchtigen den Betrieb des Kanals.
Für die anstehenden Arbeiten lagen die Schwierigkeiten darin, die Schachtbauwerke zu erreichen. Um das Equipment für eine professionelle TV-Inspektion und vor allem für die vorab erforderliche Kanalreinigung zum Einsatzort zu bringen, fehlten Zugangsmöglichkeiten zu den Haltungen.
Lösung

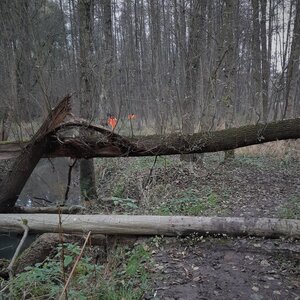

Um die Schächte zu erreichen, ging es unter anderem mitten in den Wald abseits des schmalen Pfades, der ohnehin bereits Hürden enthielt: sumpfiger, schmieriger Boden mit umgestürzten Bäumen, Bachläufen und Wildwuchs mussten passiert werden.

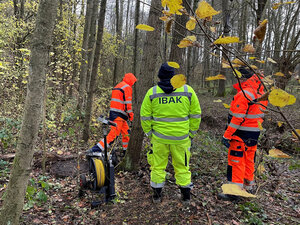

Die MainLite easy wurde über Bachläufe und Gruben getragen oder zwischen umgestürzten Bäumen hindurch gehoben, was sich bei dem geringen Gewicht von 41 kg durch zwei Mitarbeiter problemlos durchführen ließ. Durch die großen Luftreifen konnte die kompakte MainLite easy über die unebenen Waldpfade an dem ausklappbaren Transportgriff ohne Schwierigkeiten von einer Person gezogen werden.

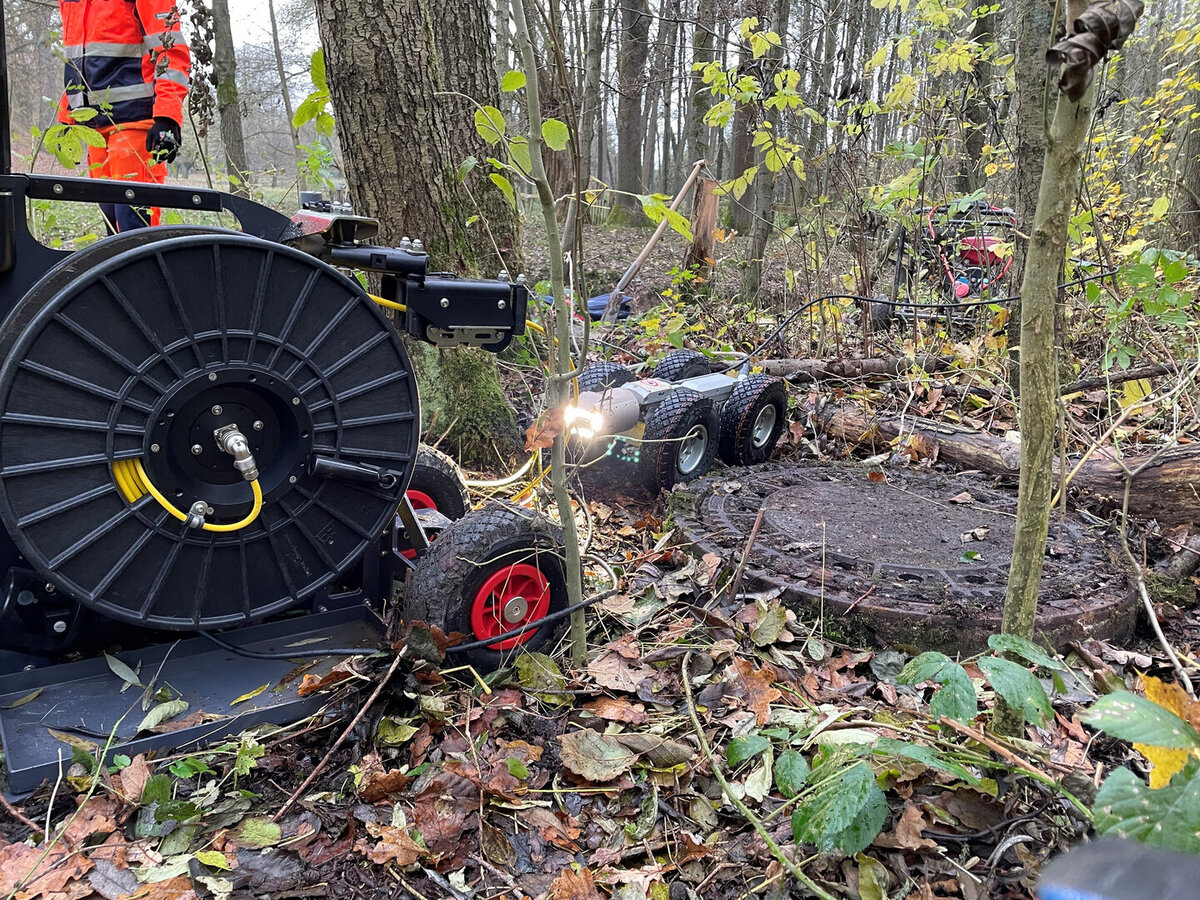

Das System mit PC war über das Bedienpult BP 100 intuitiv bedienbar und ermöglichte eine vollwertige Inspektion. Mit Hilfe der 2 Joysticks konnten die Dreh- und Schwenkkopfkamera ORPHEUS 2 und der Fahrwagen T 76 einfach gesteuert werden. Über das Zählwerk an der motorisch betriebenen Kabelwinde KT 156 mit 150 Metern Kamerakabel erfolgte die Kabellängenzählung.
Der gemessene Wert wurde an das Bedienpult übertragen und in das Video eingeblendet.
Ergebnis
Die gesamte Kanal-Sammlerstrecke mit einer Länge von 6,1 km wurde als aktuell inspiziert vermerkt und zur Auswertung der Inspektion und ggf. anschließender Sanierungsplanung an eine weitere Abteilung des Umweltbetriebs übergeben.
Die kompakte Bauweise, die großen Räder und der klappbare Transportgriff der MainLite easy ermöglichten eine vollwertige Inspektionen der unterhalb des dicht bewachsenen Waldstückes verlaufenden Haltungen, die für ein Inspektionsfahrzeug unerreichbar waren.
Unternehmensvorstellung
Der Umweltbetrieb der Stadt Bielefeld ist Betreiber der öffentlichen Abwasseranlage der kreisfreien Großstadt im Nordosten Nordrhein-Westfalens (NRW) mit über 334.000 Einwohnern.
Derzeit umfasst das Bielefelder Kanalnetz ca. 1.900 Kilometer, dazu kommen nochmals rund 1.000 Kilometer Anschlusskanäle. Das Bielefelder Kanalnetz besteht zu ca. 30% aus Mischwasserkanalisation und zu 70% aus Trennkanalisation. Der übliche Weg für die Überwachung der Kanäle ist die TV-Inspektion mittels eigenem Personal.
